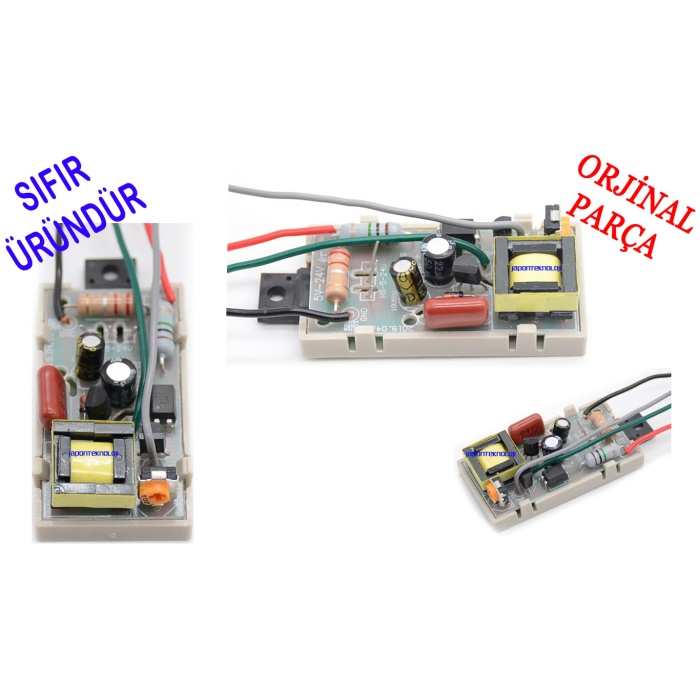

LCD , LED TV , SMPS MODÜL KARTI , LCD TV Universal Switching Power Supply Module

  • Ürün Kodu: JPN-SMPS1460
  • Barkod: 6242005535901
  • Depo Kodu:
  • Kategori: Tamir Kitleri
  • 171,03 TL
WHATSAPP İLE SİPARİŞ VER
Hızlı Gönderi
Güvenli Alışveriş
İade ve Değişim
BU ÜRÜN SMPS BESLEME KARTLARININ GİRİŞ (PRİMER) KISMININ TAMİR GÖREMEYECEK DURUMDA OLMASI  , PARÇALARIN YANMASI DURUMUNDA KULLANILABİLECEK ÇOK KARARLI BİR SMPS MODÜLÜDÜR.
MONTAJI YAPILACAK KARTIN TRAFOSU SAĞLAM OLMASI GEREKMEKTEDİR.
BU ÜRÜN ÇIKIŞTAN REFERANS ALARAK ÇALIŞMAKTADIR , ÇIKIŞ VOLTAJI 5-24VOLT KARTLAR İÇİN UYGUNDUR. ( 3.3VOLT STAND-BY VOLTAJLI KARTLARDA ÇALIŞMAZ.)

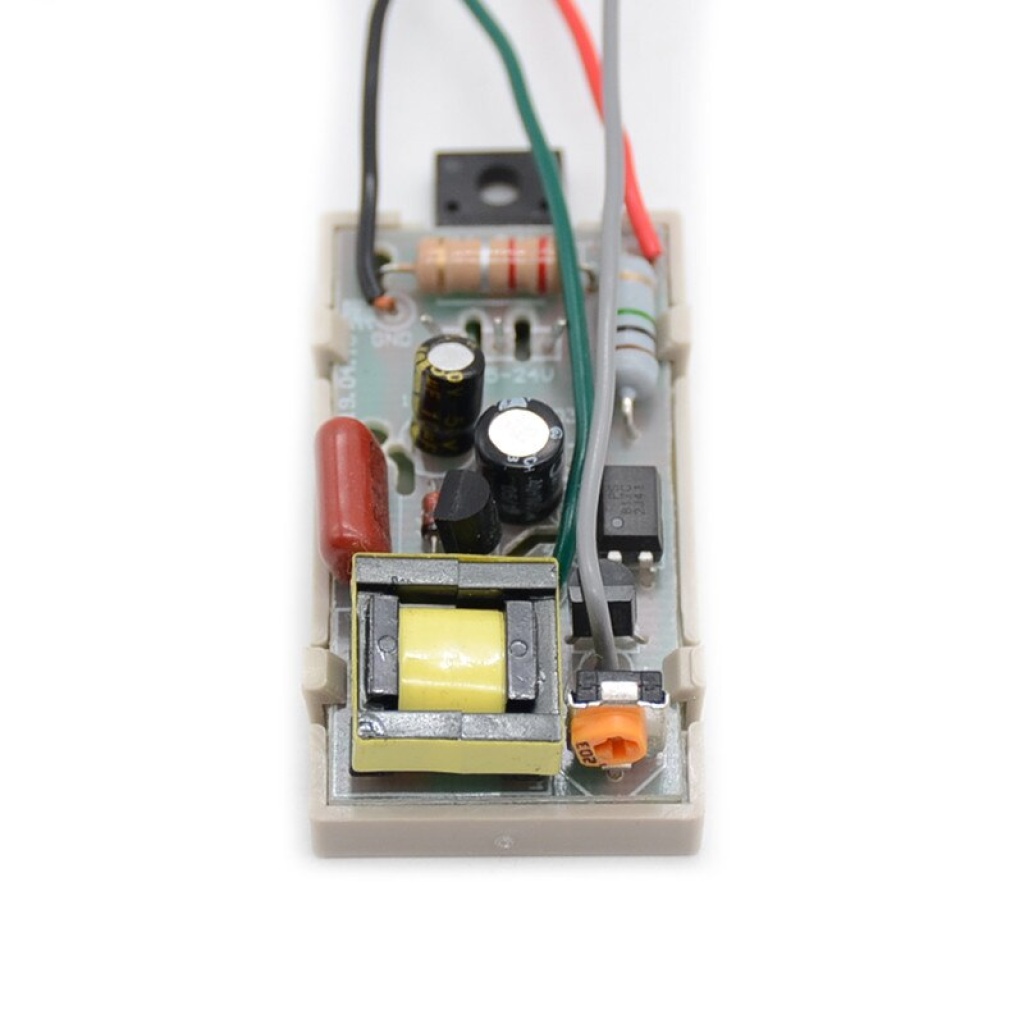

MODÜL KARTININ ÜZERİNDEKİ TRİMPOT , ÇIKIŞ VOLTAJININ DAHA KARARLI BİR DURUMA GETİRİLMESİ İÇİN AYARLANMALIDIR.

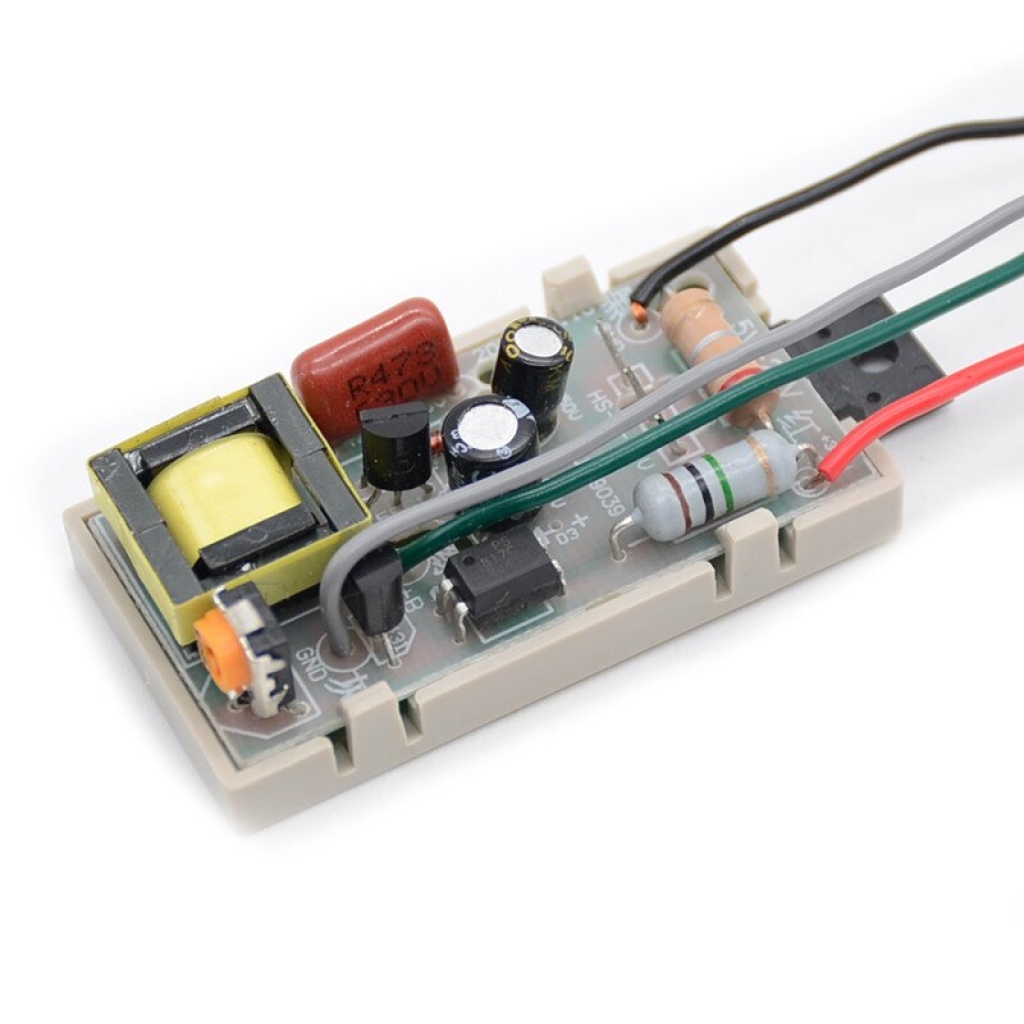

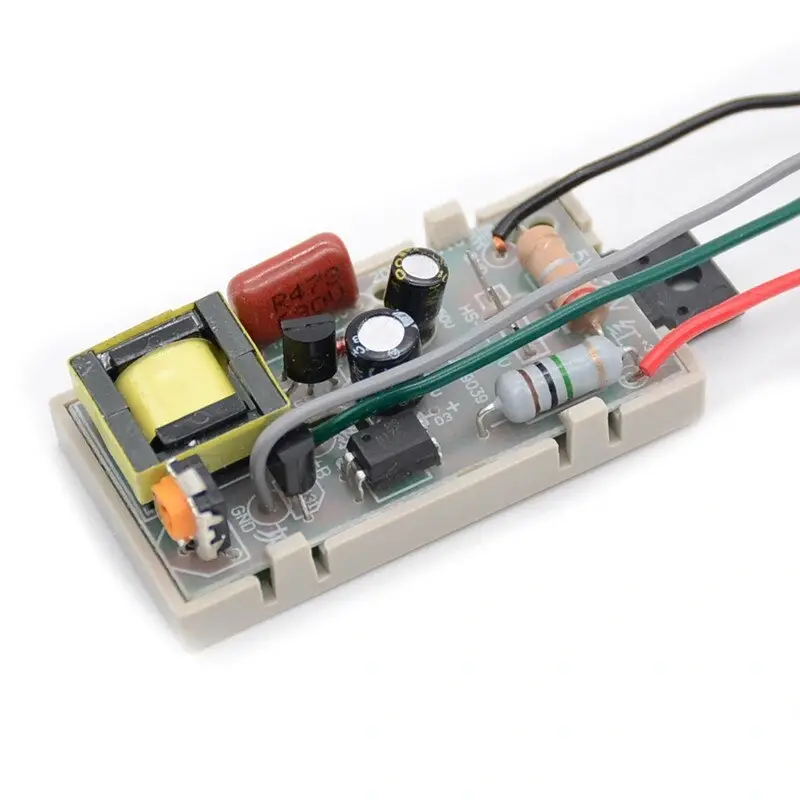

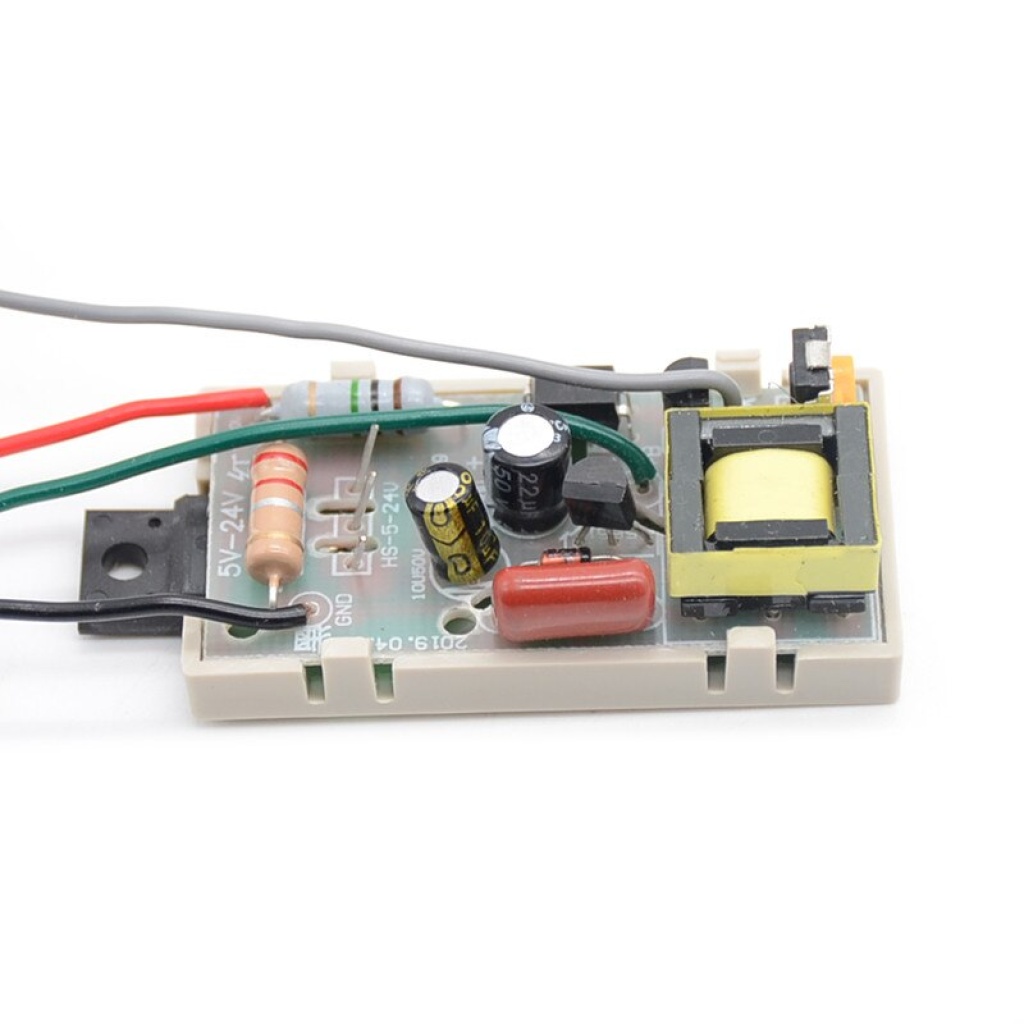

SİYAH KABLO :     BLOK KONDANSATÖR  - UCUNA
KIRMIZI KABLO:   SMPS TRAFOSU SÜRÜCÜ UCUNA (SÖKÜLEN MOSFET ORTA DRAİN UCU)
GRİ KABLO      :   GND , +5V , +12V VEYA +24V ŞAŞESİNE BAĞLANTI
YEŞİL KABLO  :  ÇIKIŞ VOLTAJI REFERANS UCU , ÇIKIŞ +5V , +12V VEYA + 24VOLT UÇUNA BAĞLANACAKTIR.

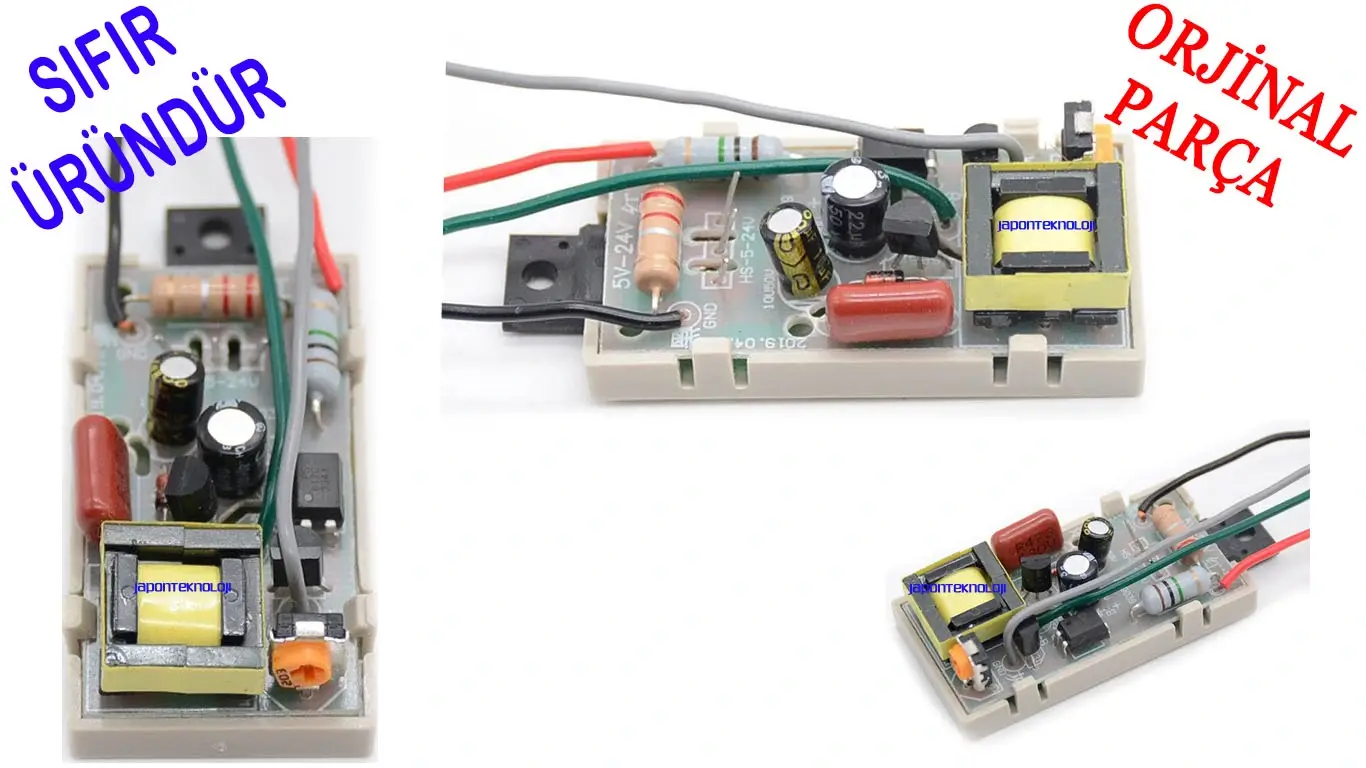

Led Lcd Tv İçin Güç Osilatör Modülü Kaynak - Evrensel 14 A 60 İnç - 180 Watt

- Bu modül, PWM osilatörünün yerini alır ve bu trafoya çıkışına bağlanır , hasarlı arızalı primer trafo kısmına sahip TV güç kaynaklarını onarmak için kullanılır.

- Bağlanması kolay.
- Ön ayarlı gerekli ikincil gerilime ulaşılır
- Maksimum güç 180 Watt

Tanım:
Bu modül, DC örnekleme tipine ait olan ve orijinal makine voltajı kadar kararlı olan optokuplör ile birlikte gelir. Hata ayıklama içermeyen modülün yükseltilmiş bir sürümüdür. Küçük hacimli ve büyük güce sahiptir ve 180W'ın altındaki çıkış gücü için uygundur.
LCD monitörlerin, DVD'lerin, TV set üstü kutularının, evlerin, klimaların, faks makinelerinin vb. güç kaynağı bakımı dahil olmak üzere 5-24 V aralığında LCD TV'nin 14-60 inç ana ve yardımcı güç kaynağının çıkış bakımı orijinal anahtar transformatörü sağlam olduğu sürece, ikincil düzeltme Filtre devresi ve yük kısa devre olmadan kullanılır.
Kurulum yöntemi
1. Orijinal +300V voltajının normal olduğunu, anahtarlama trafosu, absorpsiyon devresi ve doğrultucu filtre devresinin sağlam olduğunu ve yükün kısa devre yapmadığını kontrol edin.
2. Orijinal havaalanı efekt tüpünü veya IC'yi çıkarın, modülü orijinal ısı emiciye sabitleyin ve sabitleyin. Isı dağılımını kolaylaştırmak için termal gresi silmek en iyisidir.
3. Kırmızı çizgi birincil FET'in D kutbuna bağlanır, siyah çizgi 300V filtre kondansatörüne (sıcak) toprağa bağlanır, yeşil gri çizgi her ikisinde de ikincil ana voltaj 5-24V filtre kondansatörüne bağlanır biter, gri hat bağlanır (soğuk), yeşil hat bağlanır. Pozitif (ana DC voltajına bağlanmalıdır)
Hata ayıklama yöntemi:
Her bağlantı hattı doğru olduktan sonra yükü ayırın ve ayrı ayrı test edin. Güç kaynağının ana voltajını yaklaşık 45V'dan açın. (Başlangıçta voltaj biraz kararsızsa, normaldir, ayarlamaya devam edebilirsiniz, voltaj ayarlandığında sabit olacaktır), Direnci saat yönünde ayarlayın, voltaj yavaş yavaş yükselir, yük testine bağlanmak için gerekli voltaj voltlarını ayarlayın makine, diğer alt voltaj otomatik olarak eşleşir, eşleşmezse, kısa devre sızıntısı olsun veya olmasın eşsiz voltajın ve filtre devresinin yükünü kontrol edebilirsiniz. (Tek tek makine düşük voltajda başlamazsa, boş bir yük yapmak için ana voltajda 2-5W220 ohm'luk bir direnç olabilir)
Çıkış veya düşük voltaj onarım adımı yok
1. Güç kaynağı birincil: 300V filtre kondansatörünü şarjlı ve deşarjsız ölçmek için yol multimetre RX1K dosyasında çıkarılacak bir IC olmalı, güç kaynağı yok, şarj ve deşarj yoksa bu kapasitörü değiştirin. Ayrıca kısa devre kaçağı için emme devresini de ölçün. Ayrıca birincil transformatör geri besleme besleme diyotunu da alın. Veya güç ölçümü +300V, 250V'dan düşükse filtre kondansatörünü değiştirin. Filtre kondansatörü şiştiği sürece değiştirilmelidir.
2. İkincil güç: Her bir ikincil voltaj yük ucunu ölçmek için doğrudan multimetre RX10 dosyasını kullanın. Devrenin ileri ve geri direnci bir büyük ve bir küçük olmalıdır. Pozitif ve negatif direnç değerleri 10 ohm'un altında ise kısa devre vardır ve yük prizden çekilmiştir. Ölçümden sonra ve sonra hariç tutuldu
3. Yük voltajı düzgün bağlanmamışsa ve yük voltajı düşükse bu yükün filtre kondansatörünü değiştirin.
4. Yüksek voltaj dalgalanması: Voltaj çıkışı, büyük dalgalanma ile birlikte yüksek ve düşüktür. Modül korumasıdır. Yeşil ve gri çizgilerin ters bağlanıp bağlanmadığını kontrol edin ve yeşil çizgiyi gri çizgiye doğru şekilde bağlayın. Yeşil hat ana gerilime bağlanmalıdır. (Örneğin, ev 5V ana voltajdır, prensipte 12V ve 24V'ye bağlamayın, hangi doğrultucu diyotun hangisine bağlı olduğu, küçük diyot ana voltaj değildir)
5. Sesler var: Modülü kurduktan sonra, transformatörde yüksek frekanslı ıslık sesi var, absorpsiyon devresini kontrol edin. Herhangi bir sorun yoksa, modül anahtar borusunun (modül 2W0.22 ohm'dur) üzerindeki direnç değerini doğrudan değiştirebilirsiniz, bu 0,22 ohm olabilir. Ara seçim, güç 2W-3W, direnç ne kadar büyükse, modül gücü o kadar küçük, küçükten büyüğe, gürültü seçilemez.
6. Uzaktan kapatma, modülün optokuplör tarafındaki D3'e bir 1N4148 veya FR107 diyot takın ve orijinal makinenin optokuplörünün C kutbuna bir negatif kablo lehimleyin. Orijinal optokuplör, D3 negatif terminaline bağlanır. Toprak, modülün çıkışı yok.


Önemli Noktalar:

LCD monitör, DVD, amplifikatör subwoofer, bilgisayar hoparlörü, alıcı set üstü kutusu, klima, faks makinesi için anahtarlama güç kaynağının bakımı dahil olmak üzere 180W içinde 5V-24V aralığında LCD TV 14-60 inç güç kaynağının bakımı için uygundur , vb.


Not:
Bu modülü, ana voltajı 40V'tan yüksek olan bir güç kaynağında kullanmayın. Aksi takdirde bu modülün TL431 örnekleme devresi zarar görecektir.


Paket dahil:

1 * LCD TV Evrensel Anahtarlama Güç Kaynağı Modülü
